INGEO - Auscultation avec inclinomètre et distancemètre connectés

Surveillance automatisée de blindages et de voies SNCF en temps réel

Dans le cadre des travaux de mise en accessibilité PMR des quais d'une gare, Bouygues a fait appel à INGEO pour assurer les surveillances géométriques des voies et des blindages, et alerter en cas de déplacement des tolérances définies.

Vue du chantier

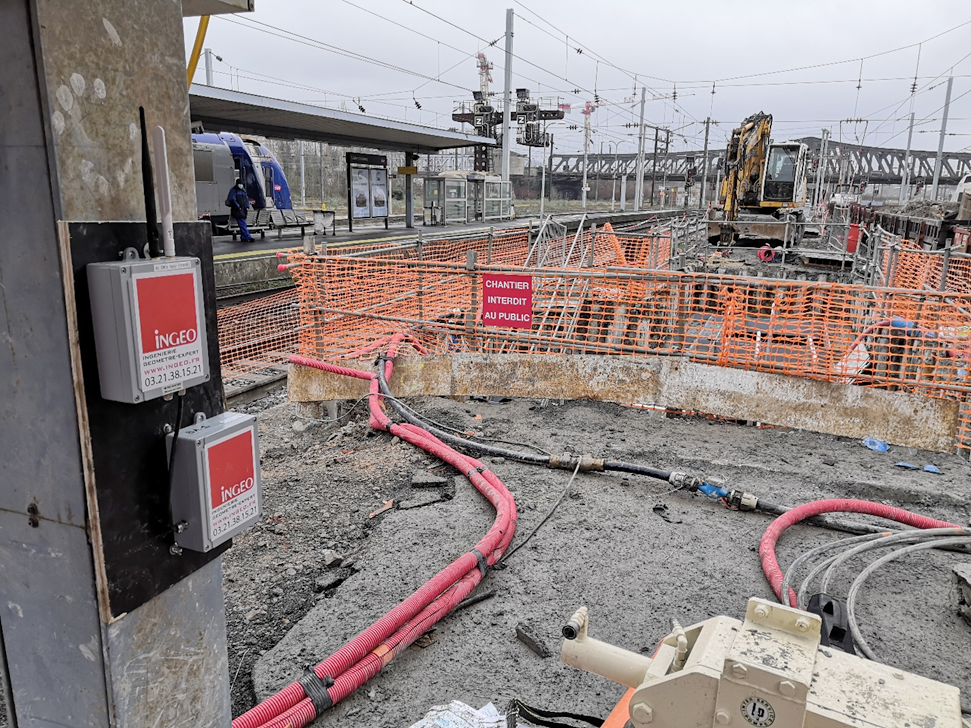

Passerelle de communication Wisen avec batterie additionnel au 1er plan, et la fouille blindée en arrière-plan :

auscultation inclinomètre distancemètre

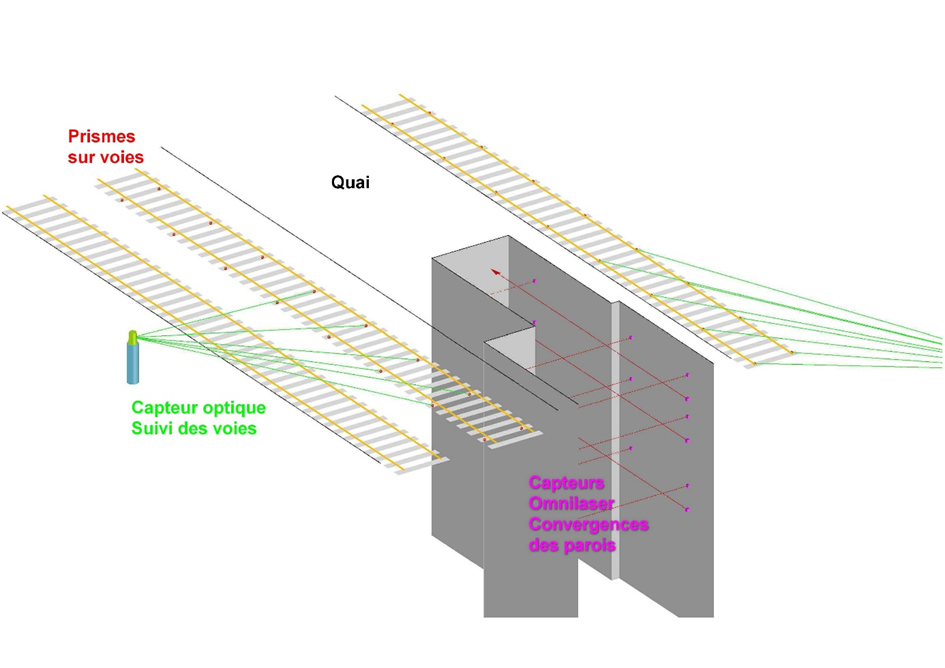

Schéma de principe de la surveillance :

auscultation schéma



Afin d'assurer le contrôle automatisé des voies SNCF de part et d'autre du quai en travaux pendant le forage des micro pieux + injections, nous avons installé 2 capteurs TM50 pilotés par des systèmes GEOMOS. Ceux-ci mesurent en continu 76 prismes fixés sur les rails via des pinces. Les géométries de voie sont affichées sur notre site internet dès qu'un cycle de mesure est terminé, et des alertes mails/sms préviennent Bouygues et la SNCF en cas de dépassement des seuils.

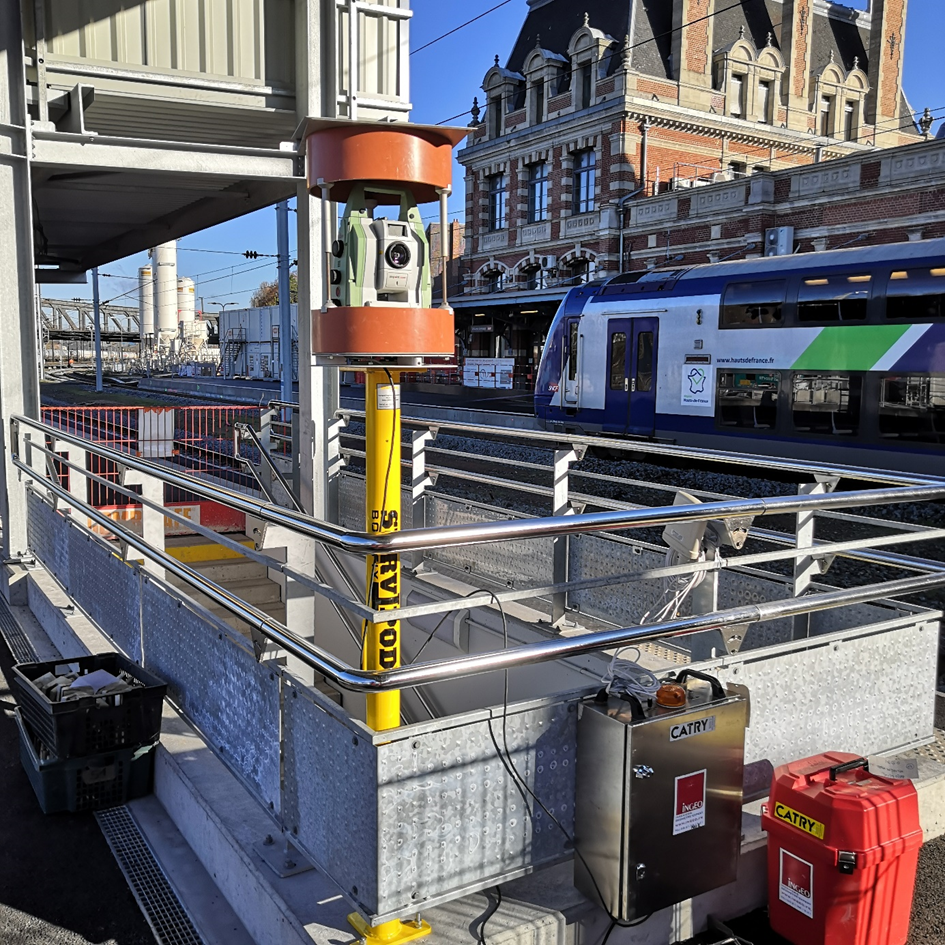

Vue d'une TM50 avec le boitier d'acquisition/transmission des données mesurées :

TM50

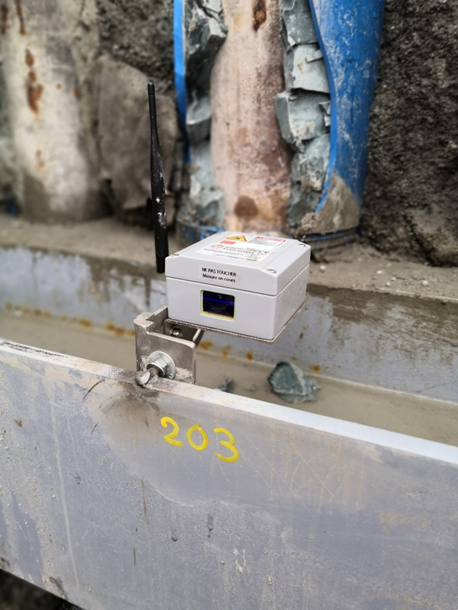

Afin de suivre la convergence des parois de micropieux pendant le décaissement de la fouille, nous avons mis en place des capteurs Wisen Omnilaser (autonomes en énergie et communication) qui mesurent des distances au laser entre les parois opposées. 4 capteurs sont implantés par niveau sur 3 hauteurs selon l'avancement de la fouille.

capteur WISEN OMNILASER

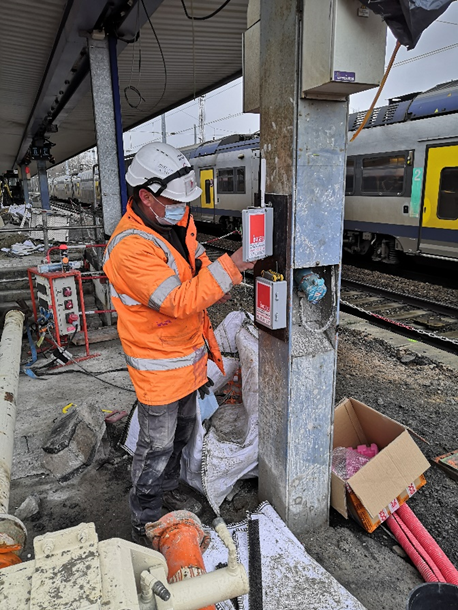

auscultation règlage

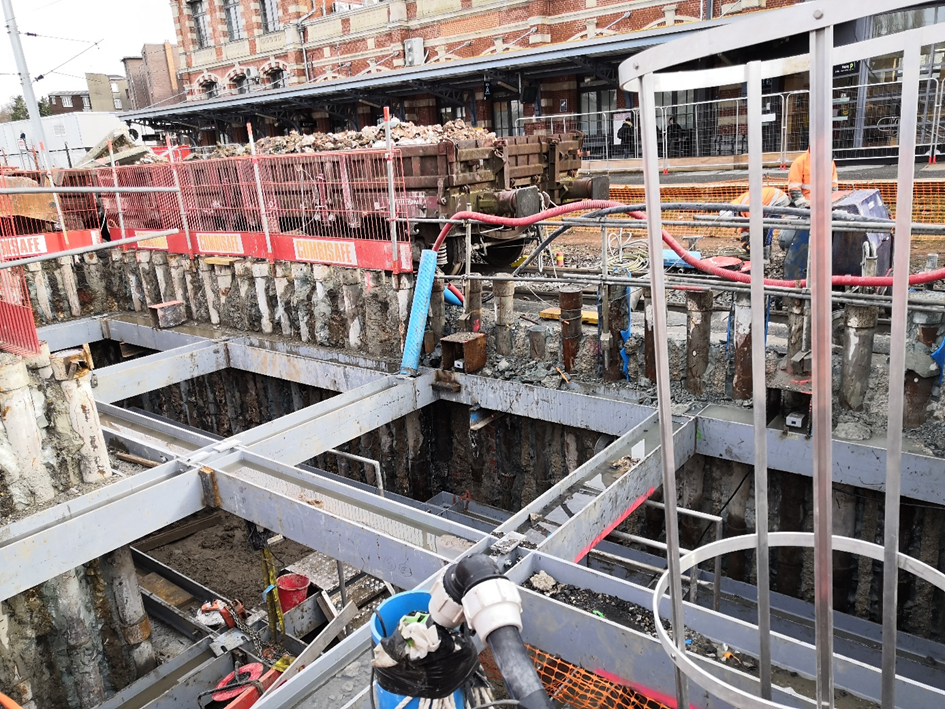

auscultation inclinometre



L'association de ces technologies nous permet d'avoir un contrôle en 3 dimensions sur les différentes structures impactées par les travaux et alerter notre client en cas de mouvements pour sécuriser le chantier et les infrastructures.

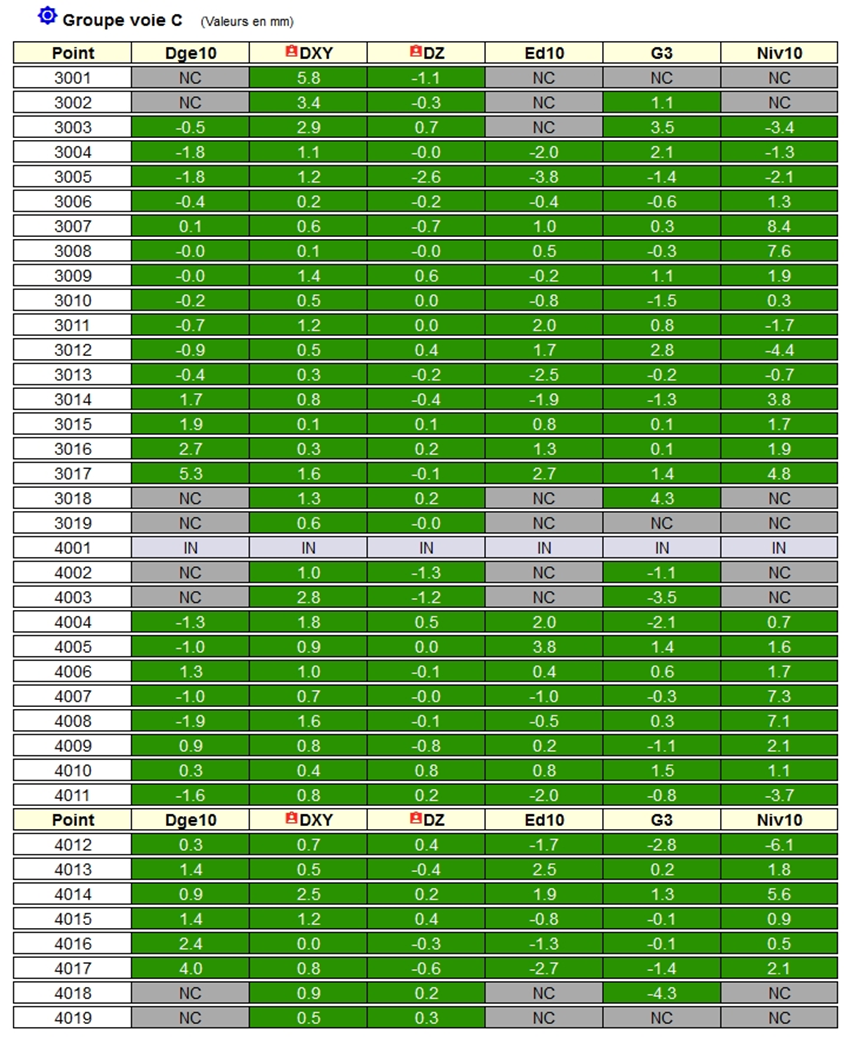

Extrait de l'application Web Ingeo Auscultation :
Visualisation des géométries SNCF mesurées toutes les 20 minutes (Dressage, Ecart de dévers, Gauche 3m et nivellement longitudinal), ainsi que les déplacements altimétriques et planimétriques par rapport à la mesure d'origine. (Valeurs en millimètres)

auscultation application web ingeo

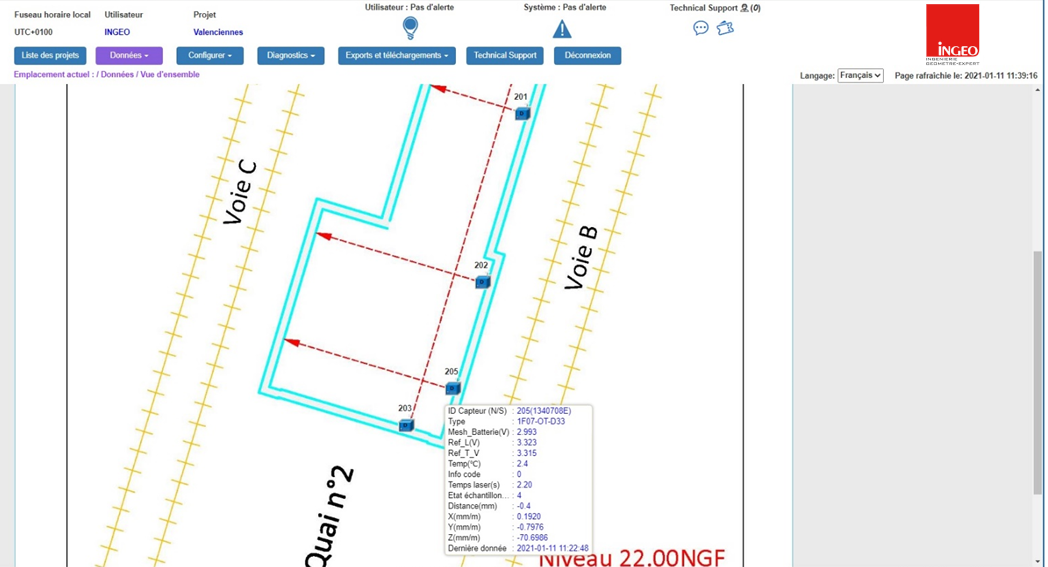

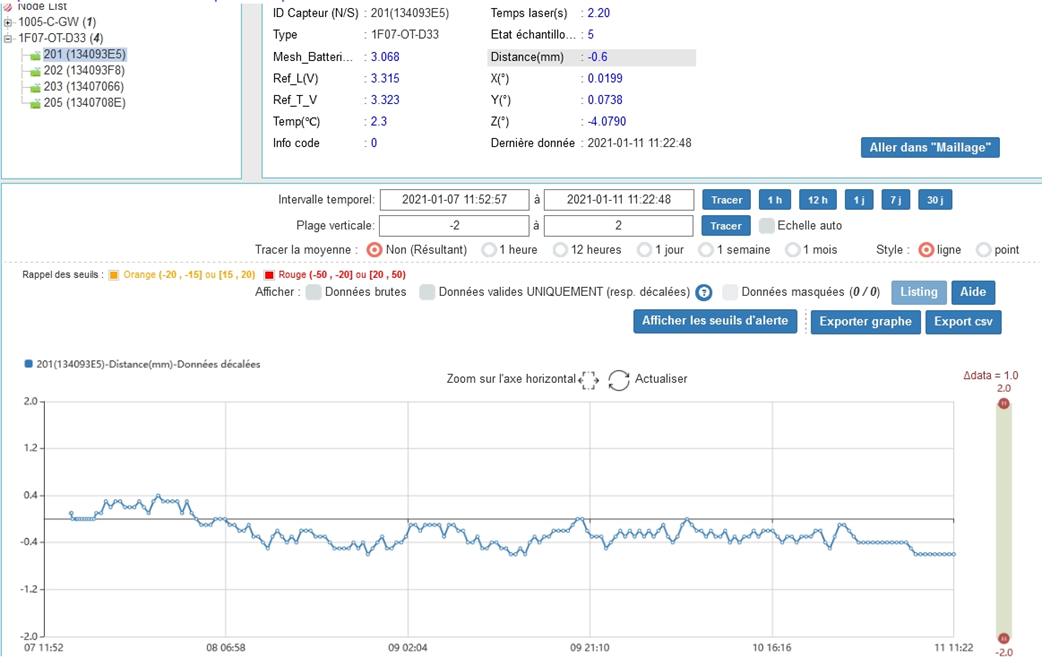

Extrait du site internet Wisen pour le suivi des distances, de l'inclinaisons des capteurs et la gestion des alertes en cas de dépassement de seuils :

auscultation application wisen
auscultation wisen



Rappel de la précision des capteurs :


Capteurs optiques Leica TM 50 ou Trimble S9
Angulaire : inf. ou égal à 1 '' (0.3 mgon)
Distance sur prisme : 0.6 mm + 1ppm


Capteurs inclinomètre Omnilaser Wisen
Inclinaison : 0.2 mm/m
Distance : 1mm, porté 33m ou 100m
